Запасные и комплектующие части к электроцентробежным погружным насосам ЭЦН

ЭВН (электроцентробежный насос) - ключевой элемент УЭВН, который осуществляет подъем жидкости из скважины на поверхность. Электроцентробежные погружные насосы имеют значительные преимущества перед штанговыми глубинными насосами, а именно:

• Простота наземного оборудования;
• Возможность отбора жидкости из скважин до 1600 м3/сутки;
• Возможность использования на скважинах глубиной более 3000 метров;
• Высокий (от 500 суток до 2-3 лет и более) межремонтный период работы;
• Возможность проведения исследований в скважинах без подъема насосного оборудования;
• Менее трудоемкие методы удаления парафина со стенок насосно-компрессорных труб.

Основными характеристиками ЭВН являются:

• напор;
• подача (дебит);
• КПД;
• потребляемая мощность;

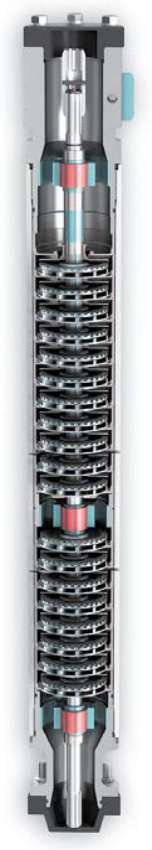

ЭВН состоит из секций, которые в свою очередь состоят из ступеней (направляющих аппаратов) и большого количества рабочих колес собранных на валу и заключенных в стальной корпус (трубу).

Ступени собраны в секции, причем подвижная их часть - рабочие колеса, жестко зафиксированные на валу насоса, а неподвижная - направляющие аппараты, собрана в единый корпусный узел.

Вал вытачивается из коррозионностойкой жаропрочной криогенной стали ОЗХ14Н7В, направляющие аппараты и рабочие колеса отливаются из модифицированного чугуна ЦН16Д71ХШ или из полиамида, серого чугуна в коррозионно-стойком и обычном исполнении соответственно.

Обратный клапан, смонтированный в отдельном модуле насоса - головке, препятствует обратному вращению, облегчает запуск агрегата. В его корпус вкручивается более мелкий предохранительный узел - спускной клапан. Электроцентробежные погружные насосы могут применяться в глубоких и наклонных нефтяных скважинах (даже в горизонтальных), сильно обводненных скважинах, скважинах с йодо-бромистыми водами, с высокой минерализацией пластовых вод, для подъема соляных и кислотных растворов.
