Сетка рукавная, рукав сетчатый

Одним из основных видов выпускаемой продукции завода компании является сетка рукавная (рукав сетчатый, СРП, СРГ, СРГМ) плетеная из нержавеющей проволоки AISI 321, 316 Ti, в соответствии с разработанным нами ТУ У 28.7-30895845.001-2001 и утвержденным Госстандартом Украины, Центром стандартизации, метрологии и сертификации. Наша продукция успешно применяется на ведущих предприятиях нефтегазовой и химической отраслей.

Сетка является комплектующим изделием для сетчатых отбойников в технологических аппаратах, огнепреградителей, фильтров, применяется в качестве насадки.
Сетка предназначена для сепарации уносимой жидкости из потока пара (газа) в ректификационных, адсорбционных, отпарных и других колонных аппаратах, а также сепараторах, скрубберах, пылеуловителях, фильтрах, осушителях и многих других устройствах.

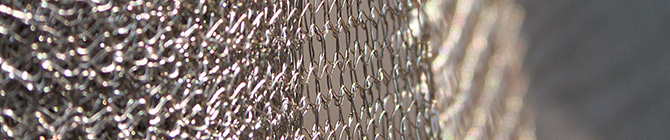

Сетка (рукав сетчатый) СРП производится методом гладкого, кулирного плетения без продольного шва (в виде рукава). В отличие от тканых материалов, плетеная сетка состоит из однородного и непрерывного ряда петель, которые переплетаются на трубчатой форме. Петли в сетке чрезвычайно устойчивы к нагрузкам сжатия и растяжения. Каждая петля свободно двигается в трех направлениях, таким образом, обеспечивается двустороннее протяжение. Петля в отдельности также действует как маленькая пружина, когда подвергается воздействию напряжения или сжатия и немедленно восстанавливает первоначальную форму, когда напряжение снято. Таким образом, это приводит к необычной гибкости и упругости готовой сетки.

Помимо СРП, наша компания производит сетку гофрированную СРГ, профилированную на вальцах с шевронным зацеплением для обеспечения еще большей упругости и объемности (как показано на рисунке слева). Высота гофр - 9 (+/-1) мм., расстояние между гофрами 17 (+/-2) мм.

Серийно выпускается сетка гофрированная, модернизированная (СРГМ) шириной от 190 мм. до 570 мм. и более. Применение сеток СРГМ при изготовлении отбойников (каплеуловителей) и фильтров позволило уменьшить трудозатраты на производстве, а благодаря тому, что ширину сетки можно изготовить соответствующей размерам сегмента, достигается высокое качество сборки. Обновленная конструкция позволила равномерно распределить рабочий поток по всему объему насадки, что значительно улучшило характеристики в целом технологических аппаратов.

Сетчатые отбойники, изготавливающиеся по ОСТ 26-02-2016 с применением обычной сетки рукавной (СРП, СРГ шириной 95 +/- 5 мм.) влекли за собой массу затрат, как материальных, так и производственных. Не всегда удавалось добиться высоких качественных показателей, а степень сепарации, спустя некоторое время эксплуатации, колебалась в диапазоне 93-96%. Из-за неравномерной укладки сетки по объему, вскоре происходило местное закупоривание отбойника, в результате чего, чрезмерно увеличивался перепад давления в этих зонах, и, как следствие, прорыв потока и преждевременная остановка технологического процесса на ремонт.

Сетчатые отбойники изготавливаемые с применением сетки СРГМ, благодаря конструктивно новому типу и методуукладки, лишены недостатков присутствующих в каплеуловителях с сеткой СРП и СРГ, а время эксплуатации (в зависимости от среды) увеличилось в 1,4 - 1,8 раза.

Помимо вышеуказанных типов, изготавливается сетка в виде комбинаций: двух проволочек; проволоки и лавсановой нити и т.д. Когда в сетке используется соединение двух материалов, стальная проволока служит как поддержка (основа), обеспечивая упругость и форму.

Основные преимущества применения сетки выражаются в том, что она может использоваться там, где материал фильтра должен быть чрезвычайно устойчивым, после воздействия агрессивных нагрузок. Уверенная коррозионная стойкость, механические и тепловые удары, эластичность, противостояние высокой вибрации и воздействию высоких температур, стойкость к разрушительным газам, грязные, маслянистые и другие предельные условия - это не полный перечень достоинств плетеной сетки.

Различное использование сеток позволяет изготавливать фильтры как плоскостные, так и объемные, а также сетчатые отбойники с широким спектром подбора степени сепарации и фильтрации.
